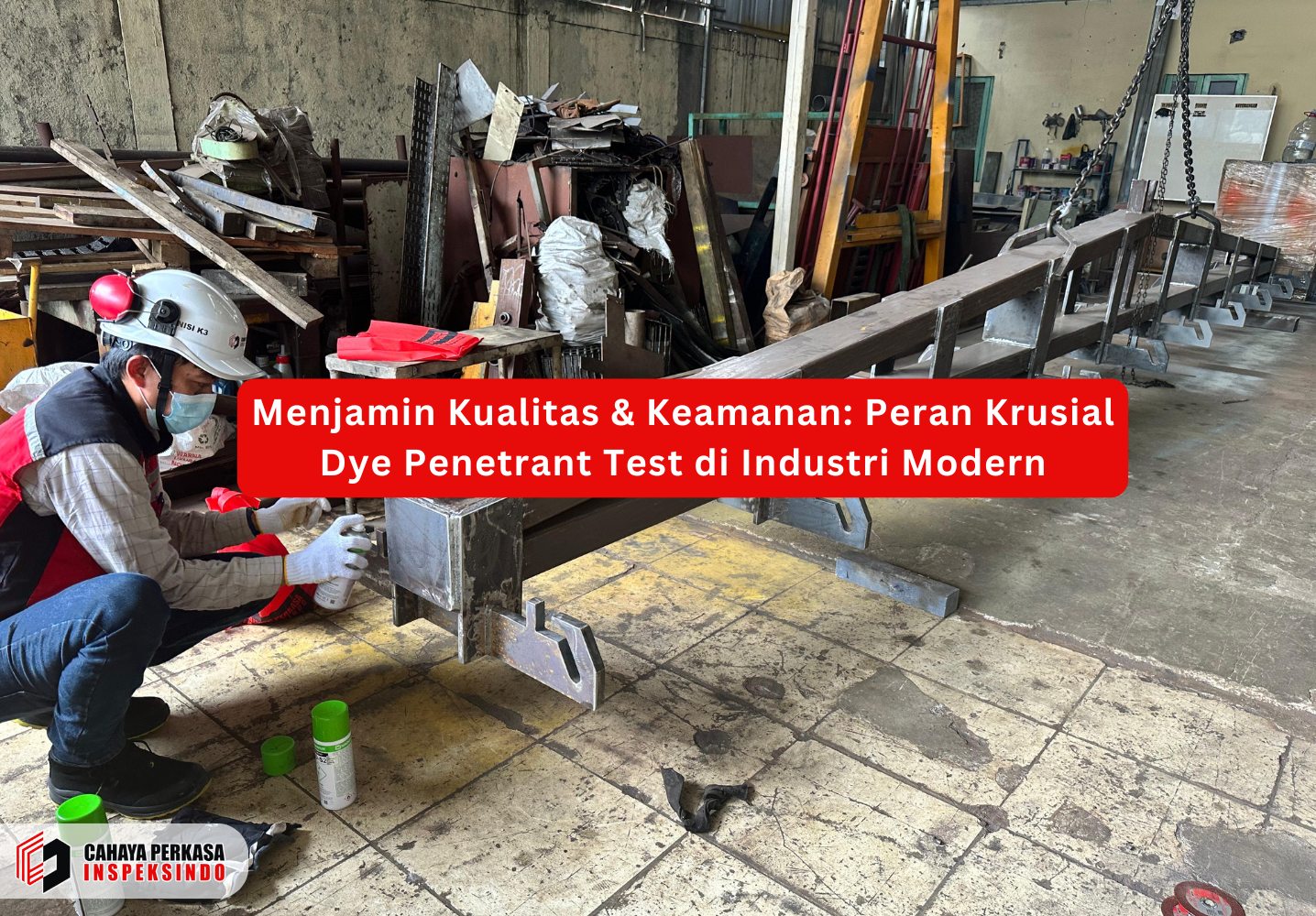

Menjamin Kualitas & Keamanan: Peran Krusial Dye Penetrant Test di Industri Modern
082133445568
Menjamin Kualitas & Keamanan: Peran Krusial Dye Penetrant Test di Industri Modern

Menjamin Kualitas & Keamanan: Peran Krusial Dye Penetrant Test di Industri Modern

  • Category: Artikel
  • Date 07-07-2025

Dalam dunia manufaktur dan rekayasa, memastikan integritas material adalah kunci. Produk mulai dari komponen pesawat terbang, pipa industri, hingga sambungan las pada struktur jembatan, semuanya harus bebas dari cacat yang bisa menyebabkan kegagalan. Namun, bagaimana kita bisa mendeteksi keretakan atau diskontinuitas yang sangat halus, bahkan yang tidak terlihat oleh mata telanjang, terutama di permukaan material? Jawabannya ada pada metode uji tak merusak (Non-Destructive Test/NDT) yang dikenal sebagai Dye Penetrant Test (DPT) atau Uji Penetrasi Zat Warna.

DPT adalah metode NDT yang relatif sederhana, murah, dan sangat efektif untuk mendeteksi cacat permukaan pada berbagai jenis material non-poros, seperti logam, plastik, dan keramik. Ini adalah alat penting untuk menjamin kualitas dan keamanan produk.

Prinsip Dasar Dye Penetrant Test

Konsep di balik DPT sangatlah cerdas dan mengandalkan fenomena aksi kapiler. Bayangkan cairan tinta yang menyusup ke celah kecil. Prinsipnya sama:

  1. Penetrasi: Cairan penetran berwarna (biasanya merah cerah atau fluoresen) diaplikasikan ke permukaan material. Karena tegangan permukaannya yang rendah, penetran akan menyusup ke dalam retakan atau diskontinuitas permukaan yang sangat kecil sekalipun.

  2. Dwell Time (Waktu Penetrasi): Penetran dibiarkan menempel di permukaan selama waktu tertentu (dwell time) agar memiliki kesempatan optimal untuk menyusup ke semua cacat.

  3. Removal (Penghapusan Penetran Berlebih): Setelah dwell time, penetran yang berlebih di permukaan dihilangkan dengan hati-hati. Penting untuk tidak menghilangkan penetran yang sudah menyusup ke dalam cacat.

  4. Development (Pengembangan): Lapisan tipis developer (pengembang) diaplikasikan di atas permukaan. Developer ini berfungsi seperti spons; ia akan menarik penetran yang terperangkap di dalam cacat keluar kembali ke permukaan, menciptakan indikasi yang terlihat.

  5. Inspection (Inspeksi): Permukaan yang sudah diberi developer kemudian diperiksa. Jika ada cacat, penetran yang ditarik keluar oleh developer akan membentuk garis atau pola berwarna yang sangat kontras, menyoroti lokasi dan bentuk cacat tersebut.

Jenis-Jenis Dye Penetrant Test

DPT dapat diklasifikasikan berdasarkan beberapa faktor:

  1. Berdasarkan Warna Penetran:

    • Visible Dye Penetrant (Penetran Pewarna Tampak): Menggunakan penetran berwarna merah yang dapat dilihat di bawah cahaya biasa. Indikasi cacat akan terlihat sebagai garis merah cerah di latar belakang putih dari developer. Ini adalah jenis yang paling umum dan mudah digunakan.

    • Fluorescent Dye Penetrant (Penetran Fluoresen): Menggunakan penetran yang berpendar (berfluoresensi) di bawah sinar ultraviolet (black light). Indikasi cacat akan terlihat sebagai pendaran hijau-kuning cerah di lingkungan gelap, membuatnya sangat sensitif untuk mendeteksi cacat yang sangat halus.

  2. Berdasarkan Metode Penghapusan Penetran Berlebih:

    • Water-Washable: Penetran dapat langsung dibilas dengan air setelah dwell time. Mudah dan cepat.

    • Post-Emulsifiable (Lipophilic/Hydrophilic): Membutuhkan emulsifier (pengemulsi) untuk diaplikasikan setelah penetran agar penetran bisa dibilas dengan air. Digunakan untuk sensitivitas yang lebih tinggi.

    • Solvent-Removable: Penetran dihilangkan dengan lap yang dibasahi pelarut khusus. Umumnya digunakan untuk pemeriksaan lokal atau di lapangan.

Keunggulan dan Keterbatasan DPT

Seperti metode NDT lainnya, DPT memiliki kelebihan dan kekurangannya:

Keunggulan:

  • Sensitivitas Tinggi: Mampu mendeteksi cacat permukaan yang sangat kecil, bahkan yang berupa retakan rambut.

  • Aplikasi Luas: Cocok untuk berbagai jenis material non-poros (logam, plastik, keramik).

  • Biaya Rendah: Peralatan yang dibutuhkan relatif murah dibandingkan metode NDT lainnya.

  • Mudah Digunakan: Prosedurnya relatif sederhana dan tidak memerlukan keahlian operator yang terlalu tinggi (meskipun sertifikasi tetap penting).

  • Portabel: Peralatan DPT dapat dengan mudah dibawa ke lokasi lapangan.

  • Visualisasi Langsung: Indikasi cacat langsung terlihat pada permukaan, memudahkan interpretasi.

Keterbatasan:

  • Hanya untuk Cacat Permukaan: DPT tidak dapat mendeteksi cacat internal atau cacat yang berada di bawah permukaan material.

  • Material Non-Poros: Tidak efektif untuk material yang sangat berpori (misalnya, beberapa jenis keramik atau beton) karena penetran akan meresap ke seluruh material.

  • Membutuhkan Permukaan Bersih: Permukaan harus sangat bersih dari oli, gemuk, cat, atau kotoran lain agar penetran dapat menyusup dengan baik.

  • Temperatur Operasi: Ada batasan suhu di mana DPT dapat dilakukan secara efektif.

  • Tidak Memberikan Kedalaman Cacat: Hanya menunjukkan keberadaan dan bentuk cacat di permukaan, bukan kedalamannya.

Aplikasi Industri

Dye Penetrant Test banyak digunakan di berbagai industri untuk memastikan kualitas dan keselamatan komponen, antara lain:

  • Dirgantara: Pemeriksaan komponen pesawat terbang, turbin, dan struktur.

  • Minyak & Gas: Inspeksi las pada pipa, tangki, dan peralatan tekanan.

  • Otomotif: Pemeriksaan blok mesin, crankshaft, dan komponen kritis lainnya.

  • Manufaktur Umum: Kontrol kualitas pada benda cor, tempa, atau hasil machining.

  • Pembangkit Listrik: Inspeksi komponen turbin, boiler, dan pipa.

Kesimpulan

Dye Penetrant Test adalah salah satu pondasi penting dalam dunia NDT. Dengan kemampuannya untuk secara visual menyingkap cacat permukaan yang tersembunyi, DPT membantu insinyur dan teknisi menjaga standar kualitas tertinggi, mencegah kegagalan material yang merugikan, dan pada akhirnya, berkontribusi pada keselamatan operasional di berbagai sektor industri. Meskipun ada keterbatasannya, efektivitas dan kemudahan penggunaannya menjadikan DPT sebagai metode yang tak tergantikan dalam inspeksi material.
